隨著工業自動化和智能制造的快速發展,機器視覺技術在質量檢測、定位引導、尺寸測量等領域扮演著越來越重要的角色。Halcon作為一款功能強大的機器視覺算法庫,以其高效的圖像處理能力和豐富的算子集合聞名。而C#作為一種現代、面向?qū)ο蟮母呒?jí)編程語言,在Windows桌面應用開發中具有得天獨厚的優勢。將二者結合,構建一個穩定、高效、易擴展的開發框架,已成為機器視覺領域技術開發的重要趨勢。
一、C#與Halcon結合的技術基礎
Halcon提供了完善的.NET接口(HDevelop .NET),允許開發者通過C#直接調用其底層圖像處理算法。這種結合方式充分利用了C#在界面設計、多線程管理、數據綁定等方面的便利性,同時發揮了Halcon在圖像分析領域的專業性能。開發框架通常需要封裝Halcon的原始接口,提供更符合C#編程習慣的類和方法,降低開發者的學習曲線。
二、開發框架的核心架構設計
一個成熟的C#聯合Halcon開發框架通常包含以下層次:
- 接口層:負責與Halcon底層庫的交互,封裝HObject、HTuple等Halcon數據類型,提供類型安全的調用方式。
- 算法管理層:將常用的視覺流程(如標定、匹配、測量、缺陷檢測)模塊化,提供可配置的參數接口和統一的執行入口。
- 圖像采集層:抽象不同品牌(如Basler、Daheng、Hikvision)的工業相機接口,實現統一的圖像獲取和觸發控制。
- 業務邏輯層:根據具體應用場景(如電子元件檢測、藥品包裝檢測)封裝專用流程,實現檢測邏輯與界面表現的分離。

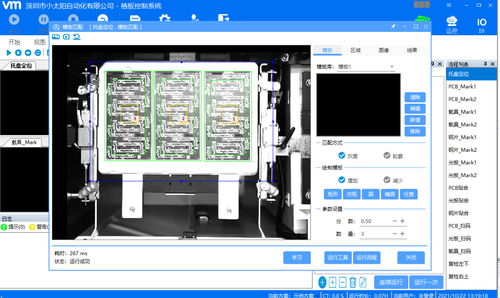

- 用戶界面層:基于WPF或WinForms開發可視化操作界面,集成圖像顯示、結果展示、參數調整和日志記錄等功能。
三、關鍵源碼實現解析
框架源碼中的幾個關鍵技術點包括:
1. Halcon對象生命周期管理
由于Halcon對象(如圖像、區域、輪廓)占用非托管內存,在C#中需要嚴格管理其創建和釋放。框架通常會實現IDisposable接口,并利用using語句或終結器確保資源及時釋放,避免內存泄漏。
2. 多線程圖像處理
在高實時性要求的場景中,框架需要支持采集、處理、顯示的并行執行。通過C#的Task Parallel Library或BackgroundWorker組件,配合Halcon的算子多線程優化,可以顯著提升系統吞吐量。
3. 參數持久化與配方管理
視覺檢測項目通常需要針對不同產品保存多套參數。框架可以通過XML或JSON序列化技術,將Halcon算子參數、ROI設置、閾值條件等保存為“配方”,實現一鍵切換。
4. 異常處理與日志系統
Halcon算子在異常情況下會拋出HOperatorException。框架需要統一捕獲這些異常,并將其轉化為用戶友好的提示信息,同時記錄詳細的調試日志,便于后期維護和優化。
四、開發框架的優勢與應用場景
這種深度融合的開發模式帶來了諸多優勢:
- 開發效率高:C#的快速原型能力結合Halcon的豐富算子,縮短了項目周期。
- 性能表現優異:直接調用Halcon底層庫,避免了中間層性能損耗。
- 可維護性強:清晰的架構分層和模塊化設計,便于團隊協作和后期功能擴展。
- 部署相對簡便:.NET框架的廣泛部署降低了客戶端的安裝復雜度。
典型應用場景包括半導體晶圓檢測、汽車零部件尺寸測量、食品包裝完整性檢查、印刷品缺陷識別等,涵蓋了從精密電子到日常消費品的廣泛領域。
五、未來發展趨勢
隨著深度學習在機器視覺中的普及,Halcon已集成深度學習工具。未來的開發框架將更加注重傳統視覺與深度學習算法的融合,提供統一的調用接口。云邊協同、遠程監控等需求也將推動框架向網絡化、服務化方向發展。
開源社區中已有一些優秀的C#與Halcon結合項目(如HDevEngine的深度封裝庫),為開發者提供了寶貴的參考。企業級框架則更注重穩定性、安全性和技術支持,形成了完整的生態體系。
C#聯合Halcon開發框架源碼代表了機器視覺軟件開發的專業化、工程化方向。通過深入理解兩者特性,設計合理的架構,開發者能夠構建出強大、靈活且易于維護的視覺系統,為智能制造賦能,推動產業升級。
